procédures de maintenance

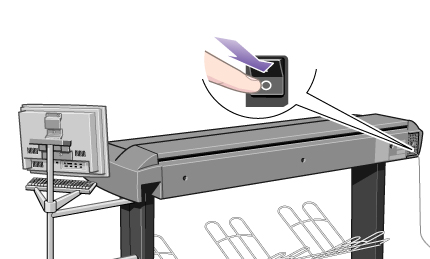

1. Mettez le scanneur hors tension.

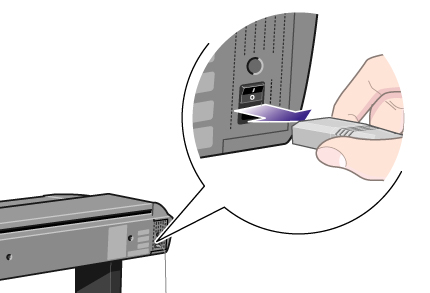

2. Débranchez le câble d'alimentation du scanneur.

3. Soulevez le couvercle du scanneur.

Placez vos doigts dans la fente d'insertion, puis soulevez le couvercle abritant la zone de numérisation.

4. Retirez la platine de pression.

Appuyez sur la platine tout en faisant glisser les longerons gauche et droit vers le centre du scanneur, jusqu'à ce que les boutons métalliques de sécurité situés de chaque côté du scanneur apparaissent.

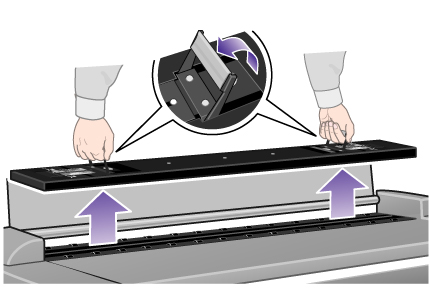

5. Dès que vous sentez les longerons se dégager, soulevez la platine de pression en la maintenant par les deux poignées.

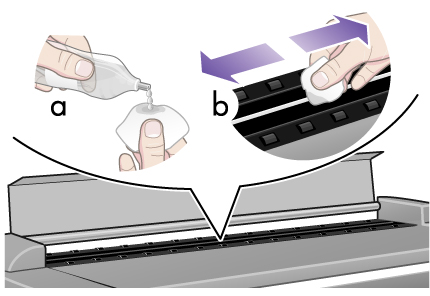

6. Essuyez doucement la plaque de verre.

Avertissement : n'utilisez pas d'abrasifs, d'acétone, de benzène ou de liquides contenant ces composants. Ne vaporisez pas de liquides directement sur la plaque de verre du scanneur ou à l'intérieur du scanneur.

1. Nettoyez la vitre à l'aide d'un chiffon non pelucheux et d'un produit de nettoyage doux et ne rayant pas.

1. Essuyez complètement la plaque de verre à l'aide d'un autre chiffon non pelucheux propre et sec (similaire à celui de votre kit de maintenance).

La platine blanche en arrière-plan de la zone de numérisation se trouve au dos de la platine de pression que vous avez retirée à l'étape 4.

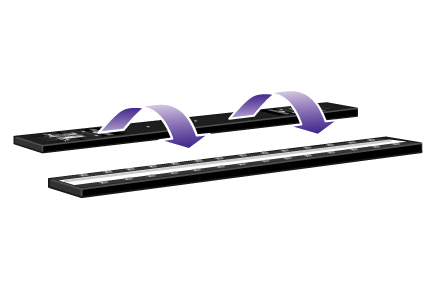

7. Retournez la platine de pression.

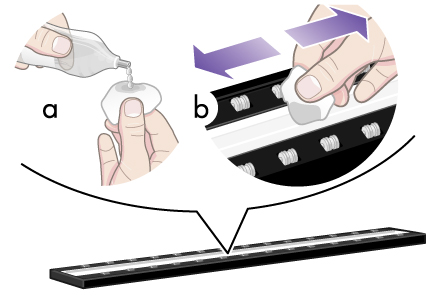

8. Nettoyez la platine blanche.

Avertissement : n'utilisez pas d'abrasifs, d'acétone, de benzène ou de liquides contenant ces composants.

1. Nettoyez la zone métallique blanche avec un chiffon non pelucheux et un nettoyant pour vitres doux ne provoquant pas de rayures.

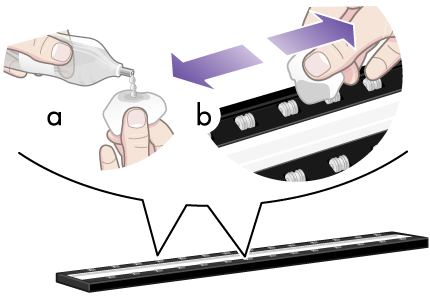

9. Nettoyez les rouleaux de la platine.

Avertissement : n'utilisez pas d'abrasifs, d'acétone, de benzène ou de liquides contenant ces composants.

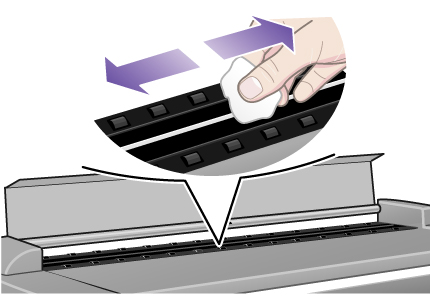

1. Nettoyez les rouleaux à l'aide d'un chiffon non pelucheux et d'un nettoyant pour vitres doux ne rayant pas.

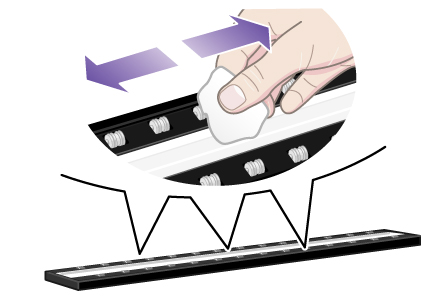

10. Essuyez la platine et les rouleaux à l'aide d'un autre chiffon non pelucheux propre et sec.

11. Réinstallez la platine de pression.

1. Placez la platine de pression dans sa position initiale.

1. Appuyez sur les boutons métalliques de sécurité pour repousser les deux longerons et fixer la platine.

12. Fermez le couvercle du scanneur

Vous pouvez maintenant passer à la procédure d'alignement et d'étalonnage des appareils.

Avant d'aligner et d'étalonner les appareils, vérifiez que vous avez bien exécuté la première étape de la procédure de maintenance du scanneur : le nettoyage de la zone de numérisation. Une zone de numérisation sale peut fausser les résultats de l'étalonnage.

Le processus d'alignement et d'étalonnage des appareils est un processus automatique autonome, qu'il vous suffit d'activer par l'intermédiaire de l'assistant.

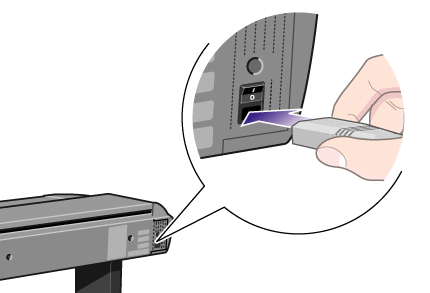

1. Branchez le câble d'alimentation du scanneur.

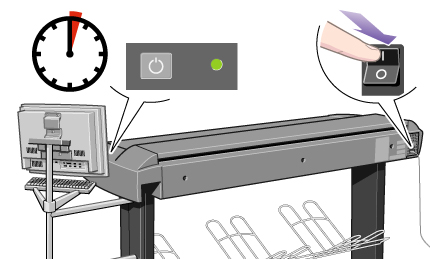

2. Mettez le scanneur sous tension.

Le scanneur doit être chaud. Vous devez attendre une heure au moins avant de procéder à l'alignement et à l'étalonnage des appareils. De légères variations d'intensité lumineuse et de position des appareils peuvent se produire immédiatement après la mise sous tension du scanneur. Le temps d'échauffement permet de garantir la stabilisation de ces deux paramètres.

3. Sélectionnez l'onglet Configuration.

4. Appuyez sur le bouton Opt. num.

5. Appuyez sur le bouton Maintenance du scanneur pour lancer l'assistant de maintenance.

L'assistant de maintenance vous guide pas à pas dans le processus de maintenance (alignement, liaison, étalonnage des appareils).

6. Insérez la feuille de maintenance fournie avec votre système.

L'assistant vous demande d'insérer la feuille de maintenance. Insérez la feuille dans la fente d'insertion, face imprimée vers le bas. Alignez la flèche du point central avec celle du scanneur, puis placez la feuille dans le scanneur.

7. Une fois la procédure de maintenance terminée, replacez la feuille de maintenance dans sa chemise de protection, puis rangez le tout dans le dossier. Stockez le dossier dans un endroit sec à l'abri de la lumière.
